شماره مدل: 3002FX-SR ( MODEL NUMBER: 3002FX-SR)
ثابت کالیبراسیون پردازنده برای مدل 3002 : 0.9766
PROCESSOR CALIBRATION CONSTANT FOR MODEL 3002: 0.9766
ثابت کالیبراسیون پردازنده برای مدل 2002 : 1.954
PROCESSOR CALIBRATION CONSTANT FOR MODEL 2002: 1.954
ثابت کالیبراسیون پردازنده برای مدل 8002 : 1.954
PROCESSOR CALIBRATION CONSTANT FOR MODEL 8002: 1.954
ثابت کالیبراسیون پردازنده برای مدل 6002 :
PROCESSOR CALIBRATION CONSTANT FOR MODEL 6002:
ثابت کالیبراسیون پردازنده نشان داده شده در بالا باید در پردازنده شما برنامه ریزی شود. این ثابت همیشه ثابت می ماند، یعنی فقط یک بار باید آن را وارد پردازنده کنید. با این حال، بسته به مدل پردازنده، ممکن است قبل از شروع عملیات اندازه گیری، اعشار را تنظیم کنید.
پردازنده های SM2/SMO :
ثابت را با چرخاندن کلیدهای چرخ شست برای نشان دادن 9766 وارد کنید (به عنوان مثال برای mod. 3002). سپس دستگاه ابزاردقیق را روشن کنید. صفحه نمایش 9766 را نشان می دهد. اکنون دکمه اعشاری را 4 بار فشار دهید تا صفحه نمایش 0.9766 را نشان دهد.
پردازنده های M/XM
دستگاه ابزاردقیق را روشن کنید. با چرخاندن کلیدهای چرخ شست به 9766 (مثال مدل 3002) مقدار ثابت را وارد کنید. کلید انتخابگر مقیاس فشاری S1 (S2/S3) و صفحه نمایش 9766 را نشان می دهد.
دکمه اعشاری را 4 بار فشار دهید تا صفحه نمایش 0.9766 را نشان دهد.
نکته : نقطه اعشار پردازنده های M/XM بدون رابط کامپیوتری تا زمانی که پردازنده از منبع تغذیه جدا نشود حفظ می شود.
پردازنده های S-4A/S-5A
به سادگی ثابت کالیبراسیون پردازنده را با تنظیم اعشار صحیح در حافظه ماشین حساب وارد کنید.
ثابت کالیبراسیون برنامه ریزی شده در یک پردازنده S-4A توسط یک باتری ذخیره سازی حافظه حفظ می شود.
ثابت ذخیره شده در حافظه S-5A با خاموش شدن پردازنده از بین می رود.
پردازنده های M2/XM2
با فشار دادن دکمه SC، بخش مقیاسکننده را انتخاب کنید.
سپس با فشار دادن : RCL SC ثابت را در این مقیاس کننده برنامه ریزی کنید : ENT ثابت را وارد کنید ثابت تا زمانی که تغییر کند فعال باقی می ماند. توسط باتری های داخلی نگهداری می شود.

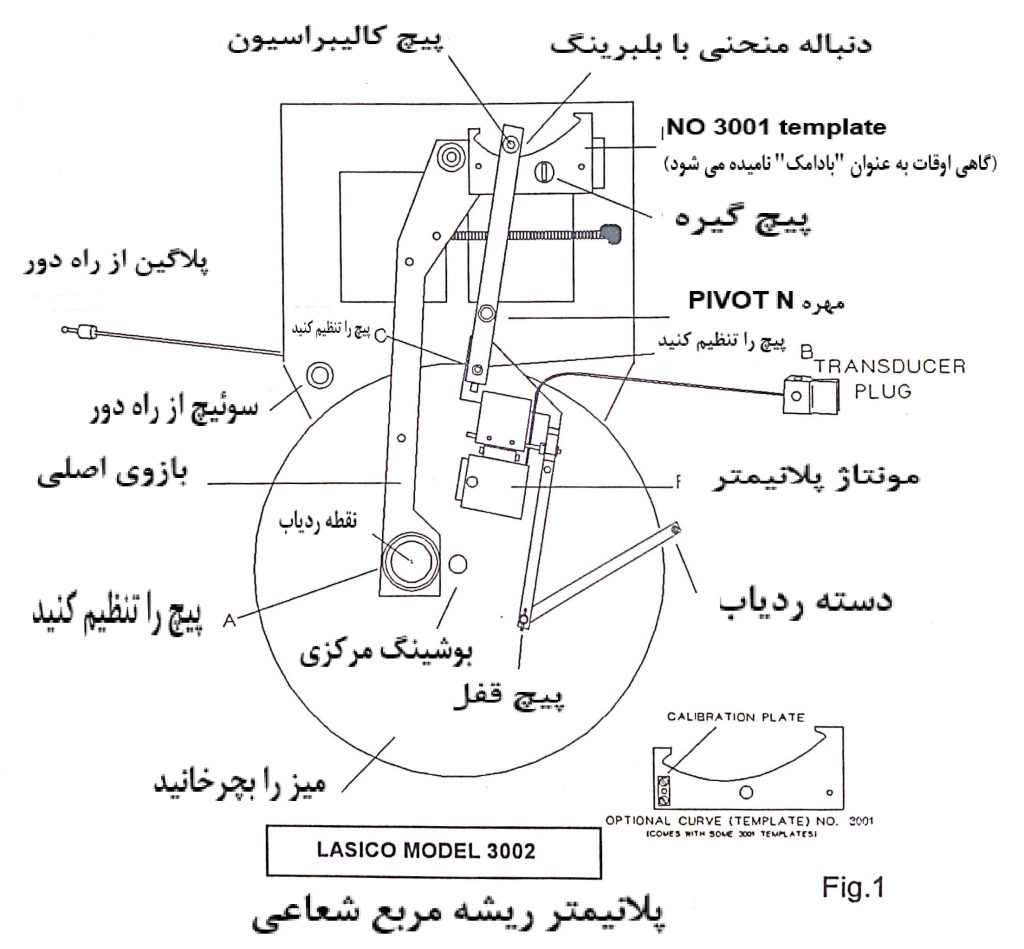

دستورالعمل های مدل LASICO 3002
INSTRUCTIONS FOR THE LASICO MODEL 3002

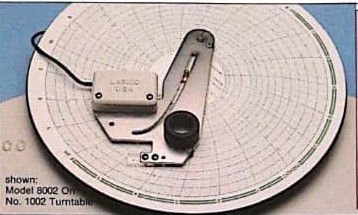

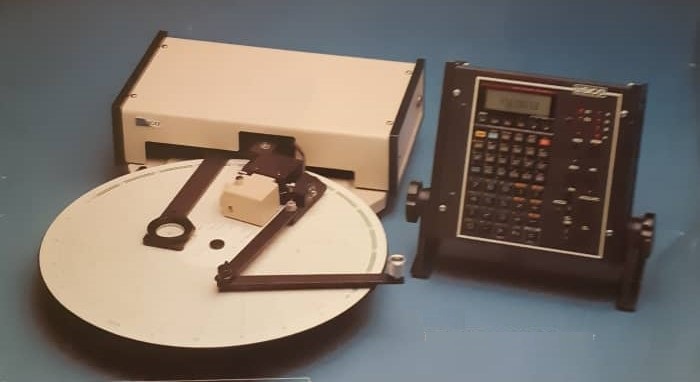

پلانیمتر نمودار دایره ای
پلان متر نمودار دایره ای مدل 3002 LASICO برای اندازه گیری مقدار متوسط ریشه مربع یک خط اندازه گیری یا میانگین مقدار خطی بسته به نوع قالب منحنی نصب شده در نظر گرفته شده است. یک قالب منحنی با هر ابزار گنجانده شده است. بقیه به عنوان لوازم جانبی در دسترس هستند.
با نصب الگوی جهانی، می توانید هر نمودار خطی را با قطر داخلی حداقل 1.25 اینچ و قطر بیرونی حداکثر 13 اینچ اندازه گیری کنید. با این حال، در این مورد به فرمولی نیاز دارید که بعداً ارائه می شود تا قرائت های پلان متر خود را به قرائت نمودار تبدیل کنید.
اکثر نمودارهای دایره ای با طراحی های مختلف به یک الگوی منحنی منحصر به فرد نیاز دارند. این مورد برای همه نمودارهای ریشه مربع است. همچنین در مورد تمام نمودارهای خطی اگر از مدل 3002 با الگوی منحنی سفارشی استفاده شود، چنین است. اما زمانی که از مدل 3002 با قالب منحنی جهانی استفاده شود، اینطور نیست.
وقتی از الگوی منحنی ریشه مربع استفاده می شود، می توان مقادیر متوسط ریشه مربع را به مقادیر خطی متوسط تبدیل کرد، یا زمانی که از الگوی منحنی خطی استفاده می شود، مقادیر خطی متوسط را می توان به مقادیر متوسط ریشه مربع تبدیل کرد. با این حال دقت هزینه ای دارد.

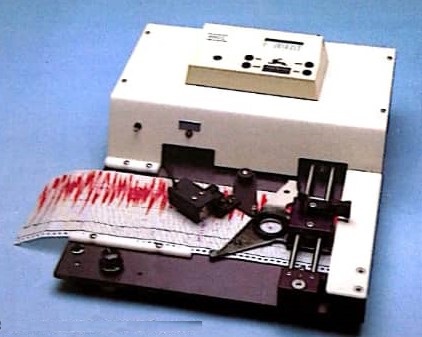

پلانیمتر برای ارزیابی نمودارهای نواری 4 اینچی
SERIES 6000 Strip CHART
پلانیمترهای سری 6000 برای ارزیابی نمودارهای نوار مربعی 4 اینچی طراحی شدند.
امکانات عبارتند از:
درایو نمودار موتوری با کنترل سرعت
- مکان نما نوری با ذره بین قابل اتصال
مدل 6000 ولت
مدل مکانیکی با سیستم بازخوانی شماره گیری/درام/ورنیه.
اندازه: 12x15x3.5 اینچ/30.1x38x9 سانتی متر
وزن: 11.5 پوند / 5.2 کیلوگرم. تقریبا
مدل 6002
مدل الکترونیکی باید همراه با پردازنده Lasico استفاده شود.
اندازه: 12x15x3.5 اینچ/30.1x38x9 سانتی متر
وزن: 11.5 پوند / 5.2 کیلوگرم. تقریبا
